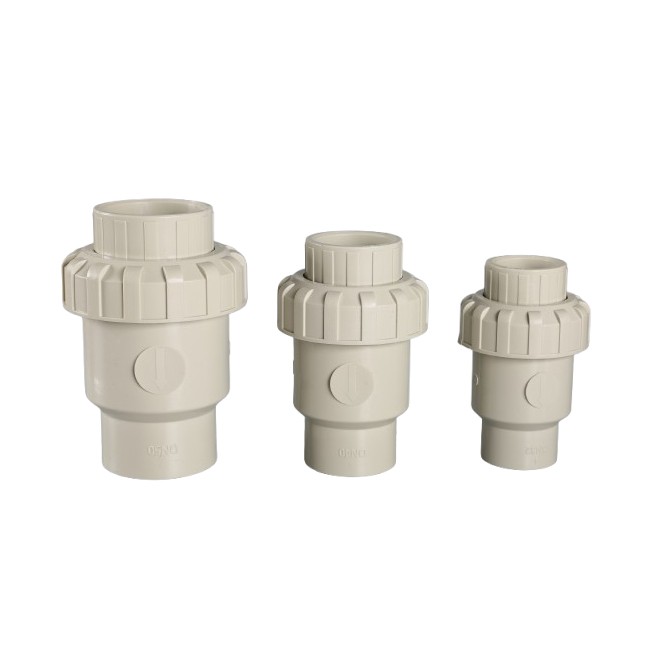

| Artikelname | PPH Kugelkern-Rückschlagventil |
| Spezifikation | DN15~DN100 |
| Material | 100 % reines PPH |
| Nenndruck | Pn1,0-32,0 MPa |
| Funktion | Abblaseventil |
| Anwendung | Industrielle Nutzung |
| Struktur | Feststehendes Kugelventil |
| Standard | DIN8077/8078 |
| Zertifizierung | SGS, CE |
| Transportpaket | Kartons |
| D | B | L | Pl | Platz 2 | Dl | dl | d2 |
DN15 | 15,0 | 54,2 | 87,6 | 22.2 | 21,8 | 32,0 | 22.4 | 21,9 |
DN20 | 20,0 | 63,2 | 103,8 | 25,7 | 23,8 | 35,8 | 26.4 | 25,9 |
DN25 | 25,0 | 73,8 | 121,9 | 27,5 | 25,4 | 43,5 | 34,5 | 33,9 |
DN32 | 32,0 | 84,6 | 136,4 | 31,8 | 29,3 | 52,8 | 42,5 | 41,9 |
DN40 | 40,0 | 97,8 | 147,3 | 35,0 | 32,7 | 62,1 | 48,6 | 47,9 |
DN50 | 50,0 | 117,3 | 166,6 | 38,0 | 35,6 | 75,4 | 60,6 | 59,9 |
DN65 | 65,0 | 150,2 | 245,0 | 65,0 | 47,0 | 91,3 | 76,7 | 75,9 |
DN80 | 80,0 | 169,0 | 270,0 | 70,0 | 50,0 | 109,5 | 89,7 | 88,9 |
DN100 | 100,0 | 211,3 | 301,0 | 70,0 | 60,0 | 131,0 | 115,0 | 113,8 |
Die Eigenschaften der Produkte:
1. Geringes Gewicht: Das Gewicht pro Einheit beträgt nur 1/6 des Gewichts von Gusseisenrohren, daher ist der Transport recht bequem.
2. Hohe Festigkeit: Die Festigkeit kann bis zu 45 MPa erreichen
3. Geringer Widerstand: Die Innenfläche des Rohrs ist glatt, frei von Schmutz und Verstopfungen. Der Verlust ist 30 % geringer als bei Gusseisenrohren.
4. Korrosionsbeständigkeit: Es verfügt über eine hohe Säurebeständigkeit, Alkalibeständigkeit, Chemikalienbeständigkeit und elektrochemische Beständigkeit, sodass während des Gebrauchs keine Korrosionsstellen auftreten.
5. Einfache Installation: Es verwendet Klebstoff und weiche Verbindungen. Daher ist die Installation ganz einfach und die Abdichtung ist zuverlässig.
6. Lange Lebensdauer: Die Lebensdauer kann unter normalem Arbeitsdruck mehr als 50 Jahre betragen.
7. Niedrige Kosten: Die Transport- und Installationskosten sind niedrig und die gesamten Konstruktionskosten sind 30–40 % niedriger als bei Gusseisenrohren.
8. Ungiftig und hygienisch: Das Produkt entspricht den Standards für Trinkwasser und das transportierte Wasser weist keine sekundäre Verschmutzung auf.
